突破傳統光學顯微鏡分辨率極限，千眼狼sCMOS相機實現SIM超分辨顯微技術的高速與高分辨率成像

   1、實驗背景

   細胞是生命科學領域基本功能單元，解析亞細胞器及細胞骨架等精細結構是研究重點。傳統光學顯微鏡受制于衍射極限，難以清晰呈現100nm尺度的細胞精細結構，結構光照明顯微是一種寬場超分辨成像技術，通過空間調制照明與頻域重建算法，可將橫向分辨率提升至~100nm，成為細胞超分辨率成像新路徑。

   SIM需在極低光毒性條件下實現活細胞高速動態成像，故對成像系統靈敏度、噪聲控制、時間分辨率要求極高，某課題組采用中科君達視界自研的千眼狼sCMOS相機Gloria 4.2，量子效率高達95%，開展對生物細胞骨架的超分辨動態成像實驗。

   2、實驗?zāi)繕?biāo)

   I. 評估sCMOS相機在SIM超分辨顯微鏡中對百納米尺度細胞樣本的成像能力。

   II.評估sCMOS相機在低曝光（低光毒性要求）時間下的信噪比表現。

   3、實驗方法

   實驗使用倒置熒光顯微鏡，集成SIM超分辨成像模塊。樣本為熒光標記的細胞骨架，經標準制備后固定于載物臺上。圖像探測采用千眼狼Gloria 4.2 sCMOS相機，設置ROI分辨率為960×368，Binning模式2×2（提升靈敏度），曝光時間10 ms，幀率100 fps，使用外觸發同步，讀出模式選用CMS低噪聲模式，以優化圖像信噪比。

   4、實驗數據解析

   4.1成像性能解析：

   10 ms曝光條件下，千眼狼Gloria 4.2相機可實現100 fps幀率采集，優于同條件下EMCCD相機，后者僅支持10 ms內30 fps采集幀率，圖像數據獲取效率較低。

   4.2 圖像質量解析：

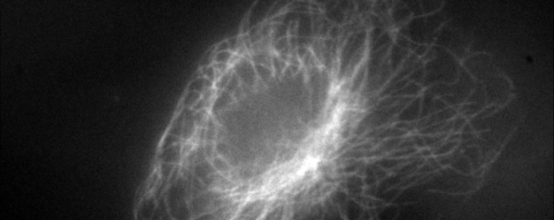

   · 單幀圖像：10 ms曝光下，sCMOS相機捕捉的圖像計算重構后可呈現細胞骨架的輪廓微絲網絡結構（圖1），纖維走向、分支結構等特征初步可辨識，清晰可見微管纖維的局部交叉點且無拖影現象，證明低光強下?lián)碛?5%高QE、100 fps采集幀率的sCMOS相機可有效捕獲微弱熒光信號。

圖1

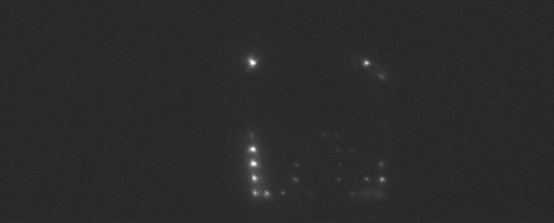

   · 合成圖像：經SIM算法重建后，合成圖像分辨率達到約100 nm，突破衍射極限，使得微管纖維的分支點、交叉形態清晰可辨，且憑借Gloria 4.2相機高動態范圍（16 bit），合成圖像在弱信號區域（如細胞基質）與強信號區域（熒光團聚集處）均表現出良好的線性響應與細節保留能力，未出現飽和現象。

圖2

   本次實驗成功將高量子效率 95%的sCMOS相機 Gloria 4.2集成于SIM超分辨顯微系統，實現了在100 fps下對細胞樣本的百納米級分辨率成像。實驗結果表明，中科君達視界自研的千眼狼sCMOS相機適用于低光毒性、低噪聲、高速的生命科學領域圖像探測任務。
